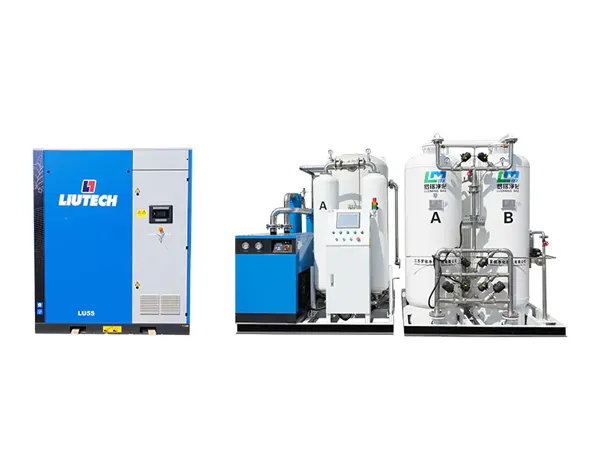

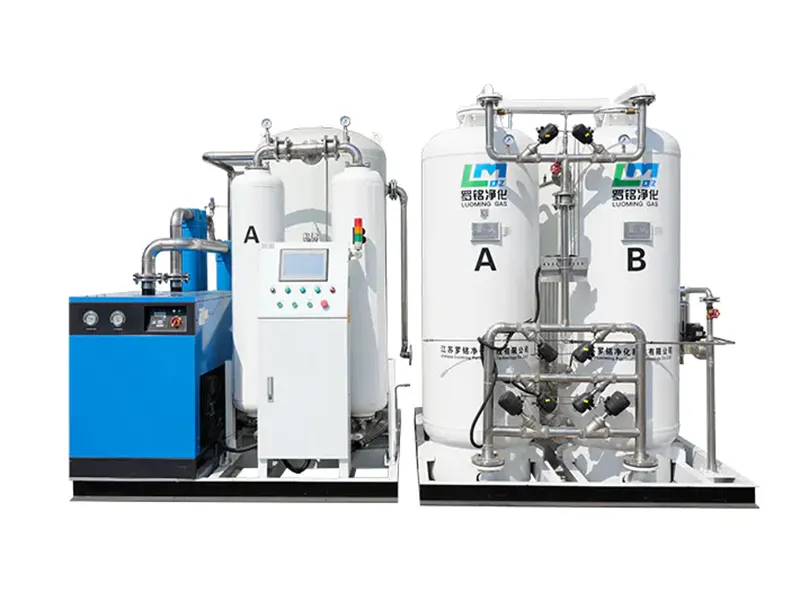

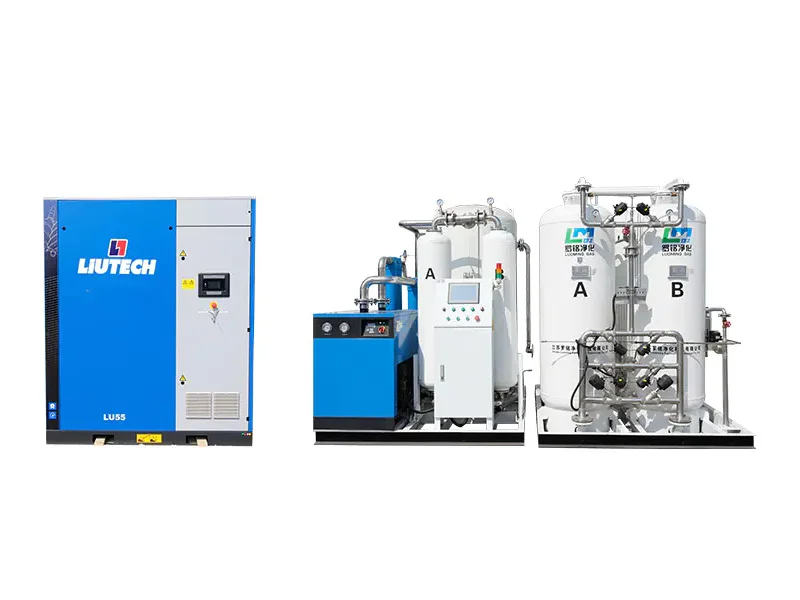

Индивидуальная система генерации медицинского кислорода
Индивидуальная медицинская кислородная станция (чистота до 95%)
Медицинский PSA-генератор кислорода использует очищенный атмосферный воздух в качестве исходного газа. Воздушные компрессоры медицинского класса повышают давление воздуха до требуемого уровня, после чего холодильные осушители, фильтры и маслоотделители удаляют влагу, пыль и масляный туман, предварительно подготавливая воздух для дальнейшей генерации кислорода. Подготовленный сжатый воздух поступает в PSA-адсорбционные установки с двумя адсорбционными колоннами. Цеолитовое молекулярное сито медицинского класса при повышенном давлении селективно адсорбирует азот и диоксид углерода, эффективно обогащая кислород до чистоты 93%±2%. Одновременно вторая колонна проходит стадию десорбции с понижением давления и регенерацией адсорбента. Чередование колонн обеспечивает непрерывную подачу кислорода. На заключительном этапе стерилизующие фильтры медицинского класса удаляют различные микроорганизмы. Регулирующие клапаны настраивают давление в соответствии с медицинскими требованиями. Чистота и давление кислорода контролируются в режиме реального времени, а система аварийного хранения кислорода обеспечивает безопасную и стабильную подачу.
- Производительность кислорода: 1-200 нм³/ч (при нормальных условиях)
- Чистота кислорода: 93%±2% (в соответствии с национальным стандартом Китая)
- Выходное давление: 0.1-0.55 МПа (избыточное, стабильное и регулируемое)
- Точка росы: ≤-40°C (при атмосферном давлении)
- Предварительная подготовка воздуха
Сжатие выполняется воздушными компрессорами медицинского класса при давлении 0.6-0.8 МПа.
Предподготовка эффективно удаляет частицы пыли размером ≤1 мкм с помощью фильтров, снижая точку росы до ≤ -40°C с помощью рефрижераторной осушки и ограничивая остаточное содержание масляных загрязнений до ≤0.1 мг/м³ с помощью масловодоотделителей. - Адсорбционное разделение PSA является ключевым процессом очистки кислорода
- Двух- или многоколонная система использует цеолитовое молекулярное сито медицинского класса для селективной адсорбции азота и диоксида углерода. Циклы адсорбции и регенерации управляются ПЛК и составляют 1–2 минуты.
В процессе адсорбции обеспечивается стабильная подача кислорода с чистотой 93%±2%, а на стадии регенерации происходит удаление примесей без прерывания подачи газа. - Постобработка кислорода гарантирует соответствие стандартам медицинского кислорода
При необходимости применяется вторичная PSA-очистка, позволяющая достичь чистоты выше 99.5%.
Стерилизующие фильтры медицинского класса (0.22 мкм) эффективно удаляют все микроорганизмы. Регулирование давления обеспечивает стабильный выходной диапазон 0.1–0.5 МПа в соответствии с требованиями конечного оборудования. - Функции мониторинга и безопасности обеспечивают эффективный контроль рисков утечек и загрязнений
Система осуществляет онлайн-контроль чистоты, давления и расхода кислорода. При отклонениях (например, при снижении чистоты ниже 90%) активируются звуковые и визуальные сигналы тревоги.
Аварийные ресиверы или коллекторы кислорода обеспечивают автоматическое переключение источника газа при нештатных ситуациях, гарантируя непрерывную подачу кислорода. - Преимущества эксплуатации медицинской кислородной станции Luoming
Наша медицинская кислородная станция использует физическое разделение газов без вредных веществ и поддерживает низкое рабочее давление 0.6-0.8 МПа, предлагая повышенную безопасность по сравнению с баллонами высокого давления.
Поддерживает производство качественного кислорода в течение 30 минут и чистоту кислорода до 99.5% в течение 45 минут, что подходит для экстренных и хирургических применений.
Энергопотребление кислородной станции остается низким при работе при температуре окружающей среды, составляя примерно 60%-70% от обычного оборудования для жидкого кислорода. Имеет возможность работы без присутствия оператора.
| Модель | Чистота | Производительность кислорода (нм³/ч, при нормальных условиях) | Диаметр входного патрубка | Диаметр выходного патрубка | Выходное давление (МПа) |
| 93%±2% | 3 | DN15 | DN15 | 15-20 | |
| 93%±2% | 5 | DN15 | DN15 | 15-20 | |
| 93%±2% | 10 | DN25 | DN25 | 15-20 | |
| 93%±2% | 15 | DN40 | DN25 | 15-20 | |
| 93%±2% | 20 | DN40 | DN25 | 15-20 | |
| 93%±2% | 25 | DN40 | DN25 | 15-20 | |
| 93%±2% | 30 | DN40 | DN25 | 15-20 | |
| 93%±2% | 40 | DN50 | DN40 | 15-20 | |
| 93%±2% | 50 | DN50 | DN40 | 15-20 | |
| 93%±2% | 60 | DN50 | DN40 | 15-20 | |
| 93%±2% | 70 | DN65 | DN40 | 15-20 | |
| 93%±2% | 80 | DN65 | DN40 | 15-20 | |
| 93%±2% | 90 | DN65 | DN40 | 15-20 | |
| 93%±2% | 100 | DN65 | DN50 | 15-20 | |
| 93%±2% | 110 | DN65 | DN50 | 15-20 | |
| 93%±2% | 120 | DN80 | DN50 | 15-20 | |
| 93%±2% | 130 | DN80 | DN50 | 15-20 | |
| 93%±2% | 140 | DN80 | DN50 | 15-20 | |
| 93%±2% | 150 | DN100 | DN50 | 15-20 | |
| 93%±2% | 160 | DN100 | DN50 | 15-20 | |
| 93%±2% | 170 | DN100 | DN50 | 15-20 | |
| 93%±2% | 180 | DN100 | DN65 | 15-20 | |
| 93%±2% | 190 | DN100 | DN65 | 15-20 | |
| 93%±2% | 200 | DN100 | DN65 | 15-20 |
-
-
