Индивидуальная система генерации медицинского кислорода
Индивидуальная медицинская кислородная станция (чистота до 99,5%)

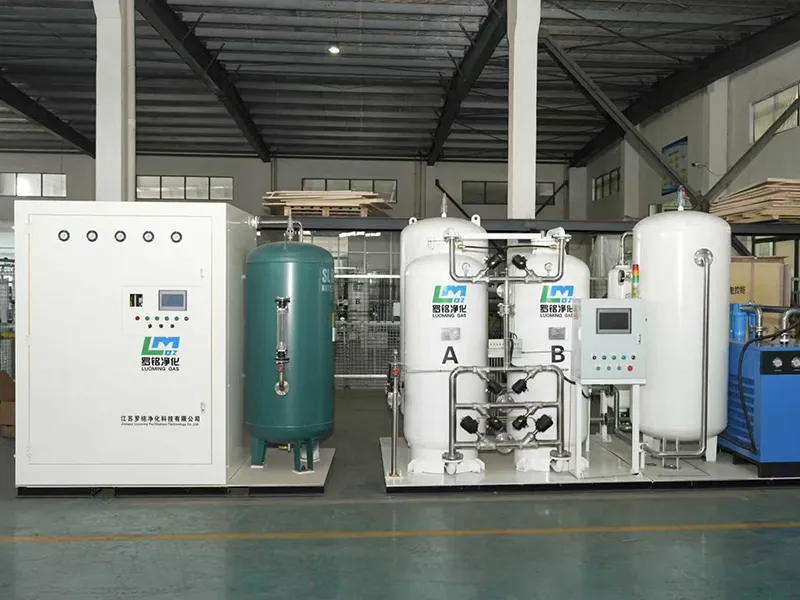

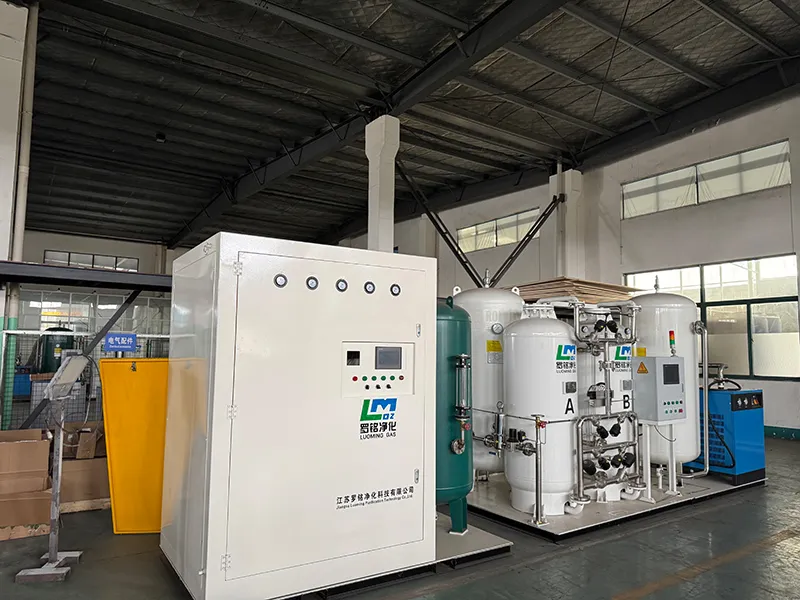

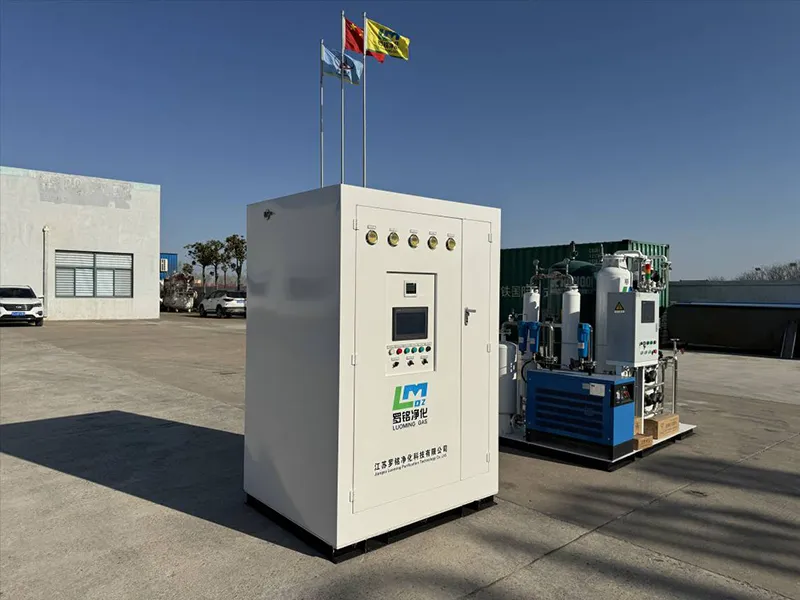

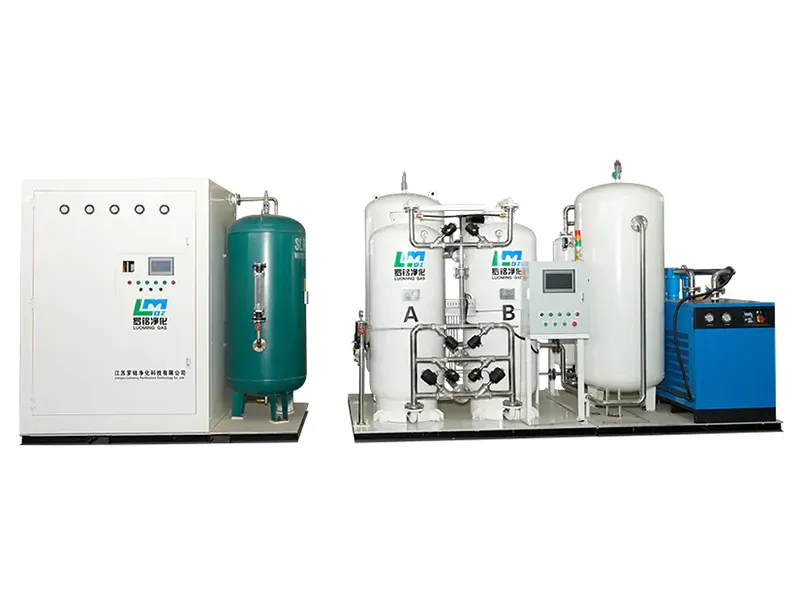

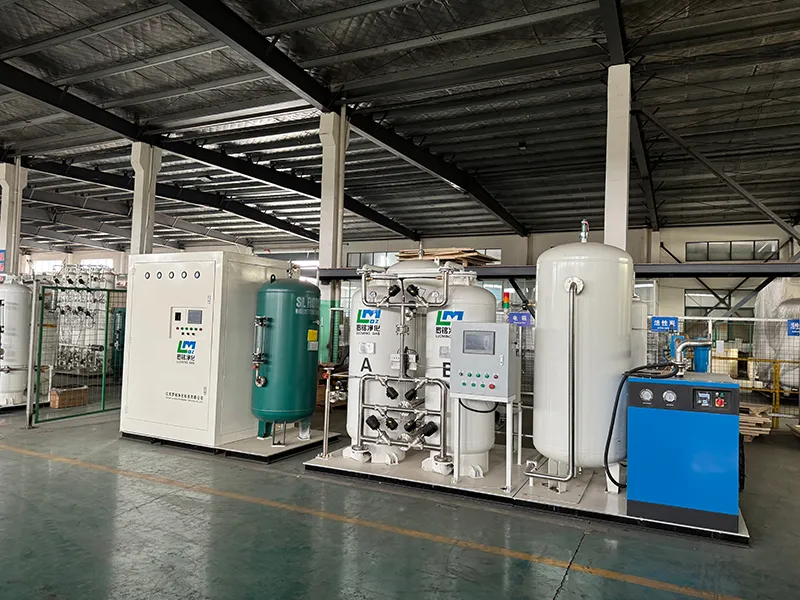

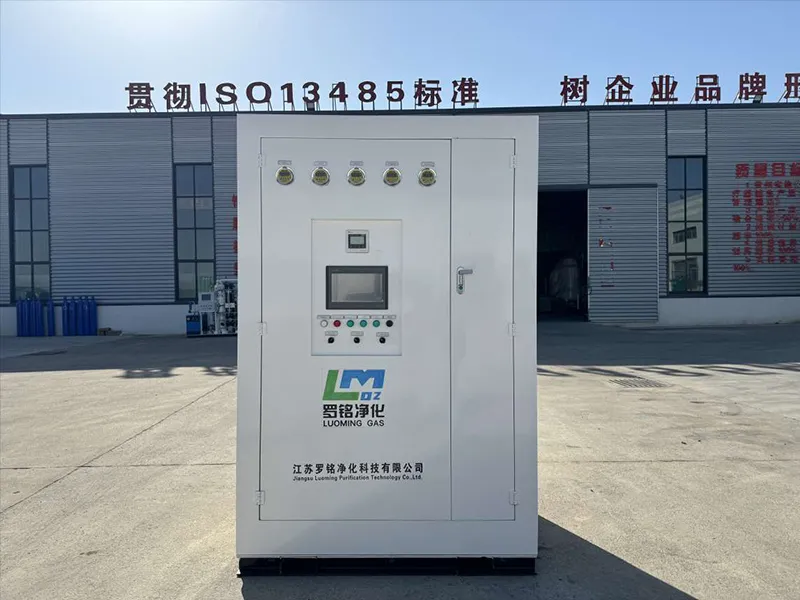

Медицинская кислородная станция Luoming использует атмосферный воздух, соответствующий медицинским требованиям по чистоте, в качестве исходного газа. Комплексный процесс, включающий предварительную подготовку воздуха, двухступенчатое PSA-разделение, доочистку кислорода и интеллектуальную систему безопасности, обеспечивает стабильное производство кислорода чистотой до 99,5%.
Технические характеристики
- Производительность кислорода: 1-100 нм³/ч (при нормальных условиях)
- Чистота кислорода: 99,5%
- Выходное давление: 0.1–0.55 МПа (избыточное, регулируемое)
- Точка росы: ≤-40°C (при атмосферном давлении)
Принцип работы
- Точная предварительная подготовка воздуха для производства высокочистого кислорода
Малошумные компрессоры медицинского класса повышают давление воздуха до 0.6–0.8 МПа, что соответствует оптимальному диапазону адсорбции молекулярного сита. Многоступенчатая система очистки удаляет частицы ≥1 мкм, снижает точку росы до ≤-40°C с помощью холодильной осушки и ограничивает содержание масла до ≤0.1 мг/м³, обеспечивая соответствие строгим медицинским стандартам и предотвращая деградацию адсорбента. - Первичная PSA-адсорбция производит первоначальное обогащение кислорода
Очищенный сжатый воздух поступает в адсорбер первой ступени. При заданном давлении молекулярное сито селективно адсорбирует азот, диоксид углерода и инертные газы. Кислород проходит через слой адсорбента, формируя газ с чистотой 93%±2%. Колонны работают попеременно, выполняя адсорбцию и регенерацию. Переключение циклов осуществляется ПЛК с периодом около 120 секунд, обеспечивая непрерывную подачу кислорода. - Вторичная PSA-очистка позволяет достичь чистоты кислорода 99,5%
Кислород, произведенный адсорбером на первой ступени PSA, поступает в установку вторичной очистки, заполненную высокоселективным медицинским молекулярным адсорбентом. При давлении 0.4-0.5 МПа удаляются остаточный азот, монооксид углерода, оксиды азота и следовые примеси. Чистота кислорода стабильно повышается до 99.5% или выше, полностью соответствуя стандартам GB8982-2009 для медицинского и авиационного дыхательного кислорода, включая CO ≤5 ppm, NOx ≤2 ppm и влажность ≤0.07 г/м³. - Доочистка кислорода медицинского класса
Высокочистый кислород проходит через стерилизующие фильтры медицинского класса с точностью фильтрации 0.22 мкм для удаления микроорганизмов и аэрозолей. Интеллектуальное регулирование давления поддерживает выходное давление в пределах 0.1-0.5 МПа для соответствия требованиям обычных палат, наркозных аппаратов и оборудования интенсивной терапии. Устройства стабилизации потока поддерживают колебания подачи кислорода в пределах ±5% для поддержки как низкопоточной, так и высокопоточной медицинской оксигенотерапии. - Интеллектуальный мониторинг и безопасность всего процесса генерации кислорода
Встроенные модули удаленного мониторинга 5G непрерывно отслеживают чистоту кислорода, давление, расход и рабочий статус адсорберов. Звуковая и световая сигнализация срабатывает при падении чистоты кислорода ниже 99% или при возникновении аномального давления. Аварийные кислородные накопители, состоящие из баллонов высокого давления и коллекторов, автоматически обеспечивают резервное питание во время технического обслуживания или перебоев с электропитанием, гарантируя бесперебойную доступность кислорода для критически важных медицинских задач.
Технические параметры
| Модель | Чистота кислорода | Производительность кислорода (нм³/ч) | Выходное давление (МПа) | Примечания |
| 99.5% | 5 | 0.1-0.4 | Все параметры настраиваются индивидуально | |
| 99.5% | 10 | 0.1-0.4 | ||
| 99.5% | 20 | 0.1-0.4 | ||
| 99.5% | 25 | 0.1-0.3 | ||
| 99.5% | 30 | 0.1-0.3 | ||
| 99.5% | 40 | 0.1-0.3 | ||
| 99.5% | 50 | 0.1-0.2 | ||
| 99.5% | 60 | 0.1-0.2 | ||
| 99.5% | 80 | 0.1-0.2 | ||
| 99.5% | 100 | 0.1-0.2 |
